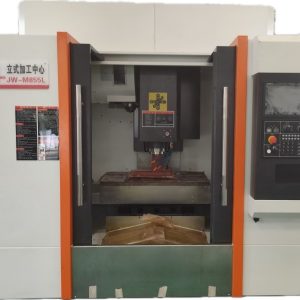

- الميزات الرئيسية للأدوات الآلية
- يعتمد صندوق العمود الرئيسي والمكونات الرئيسية الأخرى على مصبوبات TH 300 عالية الجودة. يتم حساب القوة الهيكلية المعقولة وتحليلها بواسطة تحليل العناصر المحدودة لتوفير صلابة ميكانيكية عالية. يعتمد هيكل الصب على أداة ماكينة هيكل صندوق تكنولوجيا الصب المتكاملة ذات الهيكل الصندوقي المتكامل لديها صلابة عالية ودقة تحديد المواقع الهندسية عالية القوة ممتازة. ويمكن أن تضمن الاستقرار على المدى الطويل والدقة العالية.
- القاعدة عريضة، والعمود عبارة عن هيكل صندوقي، والسرج موسع ومطوّل، وتصميم الدعم الكامل للحمل الثقيل، والهيكل الصلب، ويمكن أن يضمن قدرة الحمل الثقيل أثناء المعالجة.
- صندوق عمود الدوران مقوى بأضلاع، ونسبة طول التلامس بين صندوق عمود الدوران والعمود مناسبة لتوفير دعم ثابت لعمود الدوران.
- محرك ثلاثي المحاور وناقل حركة مباشر لولبي كروي عالي السرعة ودقيق، مما يعزز الصلابة ويحسن الدقة.
- تعتمد المحاور الثلاثة على سكة توجيه خطية ذات 45 أسطوانة، والتي تتميز بخصائص الصلابة العالية والضوضاء المنخفضة والاحتكاك المنخفض، ويمكنها القيام بإزاحة سريعة والحصول على أفضل دقة دائرية.
- سعة سائل القطع كبيرة، والتي يمكنها تفريغ حرارة القطع بسرعة. خزان المياه من النوع L ويوضع على جانبي الماكينة لتوفير المساحة.
- جهاز تبديل أدوات سريع وبسيط وموثوق به وطويل العمر، لتوفير تبديل أدوات مستقر وموثوق به. يمكن التحكم في تصميم جهاز تبديل الأدوات الفريد من نوعه، وآلية محرك من نوع الكامة المتقدمة، والقدرة على اختيار موضع السكين التعسفي، بسرعة بواسطة برنامج PLC. تم اختبار آلية تغيير السكين لمليون مرة وتفي بمتطلبات الموثوقية. آلية السكين السريعة توفر وقت القطع وتحسن كفاءة الإنتاج. تضمن مكتبة السكاكين التي تعمل بالكاميرا دورانًا عالي الدقة وتعمل بسلاسة مع أدوات الخدمة الشاقة.
- سرعة الدوران القياسية للمغزل هي 8,000 دورة في الدقيقة. تستخدم مجموعة الماكينة القياسية محرك مغزل ذو قدرة حصانية كبيرة. يقلل اتصال سير المغزل والمحرك بشكل كبير من ضوضاء النقل وتوليد الحرارة. يستخدم المغزل معدات تصحيح التوازن الديناميكي G-TECH GT-5052A لتصحيح التوازن الديناميكي للمغزل مباشرةً عبر الإنترنت، بحيث يمكن للمغزل تجنب ظاهرة الرنين عند السرعة العالية وضمان أفضل دقة تصنيع. حزام 10000 دورة في الدقيقة، ومغزل ذو تقاطع مستقيم 12000 دورة في الدقيقة للقطع بسرعة عالية
- استخدم سكين السحب بأربعة مخالب ذات قوة وصلابة عالية ومخلب بأربعة رفرف، وسطح تلامس كبير، وقوة إمساك قوية، وفقدان مسمار سحب بمقبض صغير، وعمر طويل.
- يعتمد الصندوق الكهربائي على تصميم التعليق الخلفي، مما يوفر المساحة المشغولة ويجعل المساحة المحدودة والحصول على أقصى استفادة.
- المواصفات الميكانيكية
| رقم الموديل | الوحدة | JW-M855L | |
| طابق التشغيل | بُعد السرير | مم | 1000*550 |
| الحمولة القصوى للحمل | كجم | 600 | |
| فتحة من النوع T (العرض × العدد × التباعد) | مم | 18 × 5 × 100 | |
| طاولة السفر | شوط المحور X （مم） | مم | 820 |
| ضربة المحور Y (مم) | مم | 550 | |
| ضربة رأسية （ملم） | مم | 600 | |
| المحور الرئيسي | المسافة من مقدمة العمود الرئيسي إلى طاولة العمل | مم | 130-730 |
| المسافة من مركز عمود الدوران إلى العمود | مم | 640 | |
| سرعة العمود الرئيسي | دورة في الدقيقة | 12000 | |
| سرعة العمود الرئيسي | النوع | BBT-40 | |
| فتحة غلاف رأس العمود الرئيسي | مم | φ150 مم | |
| وضع نقل عمود الدوران | – | حزام المغزل | |
| تغيير السكين تلقائياً | الحد الأقصى لقطر الأداة (بدون سكين مجاور) | مم | Φ80 Φ130) |
| الحد الأقصى لطول الأداة | مم | 300 | |
| الحد الأقصى لطول الأداة | كجم | 8 | |
| اختيار الأداة | اختيار السكين العشوائي | ||
| مقبض السكين | النوع | BT-40 | |
| سعة مكتبة السكين | القطع | 24 | |
| سعة مكتبة السكين | – | نوع ذراع السكين | |
| وقت تبادل الأدوات (من سكين إلى سكين) | ثانية | 1.8 | |
| برشام أعمى | النوع | P40-1( 45°) | |
| سعة المحرك | وحدة التحكم | SYNTEC 22MA | |
| محرك عمود الدوران | كيه دبليو | 7.5/11 | |
| تركيب التزييت الأوتوماتيكي | w | 20 | |
| مضخة سائل القطع | w | 750 | |
| سعة الطاقة | كيلو فولت أمبير | 25 | |
| أخرى | متطلبات ضغط مصدر الهواء | كجم/سم2 | 6/8 |
| خفض سعة الخزان | L | 200 | |
| دقة تحديد المواقع | مم | ±0.005/300 | |
| دقة التكرار | مم | ±0.003/300 | |
| مساحة الأرضية والارتفاع | مم | 2550*2360*2400 | |
| وزن أداة الماكينة | كجم | 6000 | |
* تحتفظ الشركة بحقها في تغيير المواصفات المذكورة أعلاه من وقت لآخر بسبب المتطلبات الفنية.
- المضيف مجهز بشكل قياسي
- SYNTEC 22MA
- النفخ في ثقب مخروط المغزل المخروطي
- وظيفة نفخ القطع
- قطع نظام التبريد
- غطاء الغطاء الكامل
- نظام التشحيم الأوتوماتيكي
- مسامير الأساس وكتل الوسائد
- صندوق الأدوات والأدوات
- ضوء العمل
- مصباح مؤشر حالة التشغيل
- مولد نبضات المصافحة اليدوية المتنقل
- مسدس هواء النفخ اليدوي
- تغسل الماكينة مسدس الماء
- التعليمات الميكانيكية والكهربائية والتشغيل
- الأسنان الهجومية الصلبة
- المبادل الحراري للصندوق الكهربائي
- جهاز سكين الصنوبر اليدوي
- نظام التبديل التلقائي للأدوات
- درع تلسكوبي ثلاثي المحاور بقضيب منزلق ثلاثي المحاور
- ثقل موازن أسطوانة توازن النيتروجين بالمحور Z
الفتات الخلفي
- مرفق عشوائي
| ف / ن | اسم الجزء | المواصفات | الكمية |
| * | الاحتفاظ بالجميع | مجموعة | |
| △ | دليل التشغيل | 1 | |
| △ | مخطط الدائرة | 1 | |
| △ | جدول الدقة العشوائي | 1 | |
| ☆ | اللوازم الأساسية | مجموعة |
ملاحظة: مع "*" لأداة الضبط؛ مع "△" للدليل الفني؛ مع "☆" للأجزاء العشوائية
4- الشركات المصنعة للوحدات الصفرية الرئيسية
| رقم الطلب | التسميات | المواصفات والنماذج | بلد المنشأ | الشركة المصنعة |
| 1 | نظام التحكم العددي | 22 م.م.أ | تايوان، الصين | سينتك |
| 2 | محرك عمود الدوران | 11/15 كيلوواط | تايوان، الصين | سينتك |
| 3 | محرك X 、Y 、ZAxis | 3.9/3.9/5.9 | تايوان، الصين | سينتك |
| 4 | تغيير هيكل معالج أداة السكين والأداة | كاميرا من نوع BT40-24T | تايوان، الصين | سبيدكن |
| 5 | كاميرا من نوع BT40-24T | Φ40/12 | اليابان | THK |
| 6 | محمل قضيب السلك السلكي المتداول | 30TAC62B | اليابان | NSK/FAG |
| 7 | سكة توجيه خطية (X/Y/Z) | 45 （بكرة دبوس 45） | اليابان | THK |
| 8 | المحور الرئيسي | BBBT-40-12000 دورة في الدقيقة | تايوان، الصين | سبيدكن |
